Làm thế nào để lựa chọn giữa gioăng cao su và gioăng phớt?

Các nhóm mua sắm công nghiệp thường gặp phải sự nhầm lẫn khi lựa chọn các bộ phận bịt kín cho các dự án lắp ráp và thiết bị. Mặc dù cả miếng đệm và vòng đệm cao su đều phục vụ mục đích ngăn chặn rò rỉ nhưng chúng khác nhau về thiết kế, phạm vi ứng dụng và giới hạn hiệu suất. Việc đưa ra lựa chọn đúng đắn sẽ ảnh hưởng trực tiếp đến độ tin cậy của thiết bị, chu kỳ bảo trì và chi phí vận hành lâu dài.

Sự khác biệt cốt lõi về chức năng giữa miếng đệm và vòng đệm

Vòng đệm là bộ phận bịt kín tĩnh được đặt giữa hai bề mặt phẳng hoặc mặt bích giao nhau để lấp đầy các khoảng trống và ngăn chặn rò rỉ chất lỏng hoặc khí khi nén tĩnh. Chúng thường được cắt hoặc đúc để phù hợp với đường viền của khớp và dựa vào lực nén để tạo ra sự bịt kín. Ngược lại, con dấu có thể phục vụ cả ứng dụng tĩnh và động, bao gồm chuyển động tịnh tiến, quay hoặc dao động. Do đó, việc lựa chọn nên bắt đầu bằng chuyển động và cấu trúc của giao diện niêm phong thay vì chỉ tên sản phẩm.

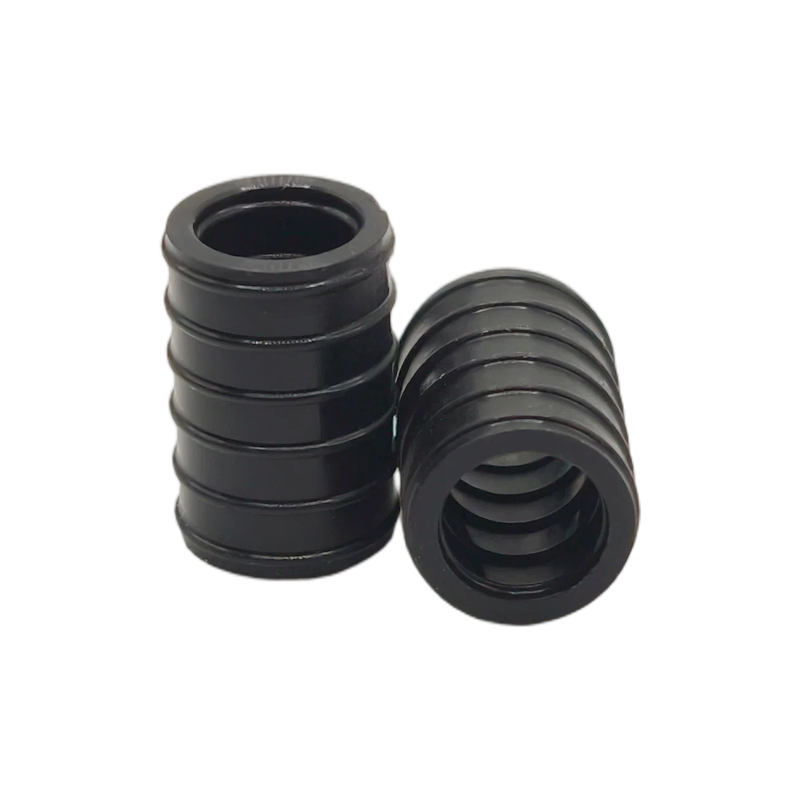

gioăng cao su thường được sử dụng ở đâu

Các ứng dụng đệm thông thường bao gồm kết nối mặt bích trong hệ thống đường ống, vỏ tủ cho thiết bị điện, khớp nối trao đổi nhiệt và các bộ phận khác trong đó hai bề mặt tương đối tĩnh. Các ứng dụng này thường phụ thuộc vào lực nén được kiểm soát trên chu vi bịt kín. Vòng đệm đa năng có thể được xem xét để bố trí bịt kín chung trong đó hình dạng và điều kiện vận hành cho phép cấu trúc đệm được tiêu chuẩn hóa đáp ứng chức năng bịt kín cần thiết.

Các miếng đệm cũng có thể hữu ích cho các mối nối có hình dạng không đều vì hình dạng của chúng có thể được tạo ra theo đường viền của các bề mặt tiếp xúc. Đối với các ứng dụng vỏ bọc và thiết bị, các yếu tố quan trọng thường là diện tích tiếp xúc, phân bố lực nén, tình trạng bề mặt, độ bền vật liệu và độ chính xác của việc lắp đặt.

Khi một con dấu thích hợp hơn

Các vòng đệm trở nên phù hợp hơn khi việc lắp ráp liên quan đến chuyển động, thay đổi áp suất, trục, piston, van hoặc các giao diện chuyên dụng khác. Thay vì chỉ lấp đầy khoảng trống giữa hai bề mặt cố định, phần tử bịt kín có thể cần duy trì sự tiếp xúc trong khi các bộ phận chuyển động tương đối với nhau.

Các ứng dụng trình kết nối cung cấp một ví dụ hữu ích. Có thể cần phải có Miếng đệm đầu nối để bảo vệ bề mặt chống lại độ ẩm hoặc chất gây ô nhiễm trong khi vẫn duy trì lực nén được kiểm soát sau khi lắp ráp. Hình dạng chính xác phụ thuộc vào cấu trúc đầu nối, không gian lắp đặt sẵn có, yêu cầu nén và mức độ tiếp xúc với môi trường dự kiến.

Nguyên tắc tương tự cũng áp dụng cho các bộ phận bịt kín giao diện . Khi hai thành phần có cấu hình bề mặt, dung sai lắp đặt hoặc yêu cầu chức năng khác nhau, phần tử bịt kín cần được thiết kế xung quanh giao diện hoàn chỉnh thay vì chỉ chọn theo kích thước danh nghĩa.

Yêu cầu về vật liệu và hiệu suất

Lựa chọn vật liệu phải tuân theo các điều kiện vận hành thực tế. Phạm vi nhiệt độ, tiếp xúc với hóa chất, áp suất, bộ nén, độ cứng, độ ẩm và chuyển động cơ học đều có thể ảnh hưởng đến hiệu suất bịt kín. Hợp chất cao su hoạt động tốt trong môi trường này có thể không mang lại kết quả tương tự trong ứng dụng khác.

Áp lực là một cân nhắc quan trọng khác. Các ứng dụng liên quan đến áp suất chất lỏng hoặc khí có thể yêu cầu các Bộ phận làm kín áp suất được thiết kế đặc biệt thay vì một miếng đệm phẳng đơn giản. Hình dạng bịt kín phải được đánh giá cùng với hướng áp suất, bề mặt tiếp xúc, mức nén và khả năng biến dạng trong quá trình vận hành.

Xem xét dung sai hình học và sản xuất

Dung sai kích thước đặc biệt quan trọng khi bộ phận bịt kín phải vừa với một rãnh, vỏ, mặt bích hoặc bề mặt tiếp xúc xác định. Lực nén quá mức có thể làm tăng lực lắp ráp và tăng tốc độ biến dạng, trong khi lực nén không đủ có thể làm giảm áp suất tiếp xúc và tăng nguy cơ rò rỉ.

Các tổ hợp phức tạp cũng có thể kết hợp một số phần tử bịt kín. Bộ đệm & màng là một ví dụ trong đó hình học thành phần, đặc tính vật liệu và trình tự lắp ráp cần phải phối hợp với nhau. Trong những trường hợp như vậy, việc kiểm tra không nên chỉ tập trung vào các khía cạnh riêng lẻ; việc lắp ráp hoàn chỉnh và các yêu cầu chức năng của nó cũng cần được xem xét.

Sản xuất tùy chỉnh cho các bộ phận niêm phong không tiêu chuẩn

Các sản phẩm bịt ​​kín tiêu chuẩn có thể có hiệu quả khi kích thước và đặc tính hoạt động của chúng phù hợp với thiết bị. Sản xuất tùy chỉnh trở nên phù hợp hơn khi ứng dụng yêu cầu cấu hình khác thường, vật liệu đặc biệt, dung sai kích thước chặt chẽ, độ cứng cụ thể hoặc hình dạng không có sẵn trong cấu hình tiêu chuẩn.

Quá trình phát triển có thể bao gồm xem xét bản vẽ, đánh giá vật liệu, thiết kế khuôn mẫu, sản xuất nguyên mẫu, kiểm tra kích thước, kiểm tra chức năng và kiểm soát sản xuất hàng loạt. Các bộ phận thiết bị tùy chỉnh yêu cầu kiểu phối hợp kỹ thuật này vì bộ phận bịt kín phải phù hợp với thiết bị thực tế thay vì chỉ phù hợp với danh mục sản phẩm chung.

Cách thực hiện lựa chọn cuối cùng

Quá trình lựa chọn có thể được đơn giản hóa bằng cách xem xét một số câu hỏi trước khi sản xuất: Mối nối tĩnh hay động? Thành phần sẽ trải qua nhiệt độ và áp suất nào? Những chất lỏng hoặc hóa chất nào sẽ tiếp xúc với vật liệu? Có bao nhiêu nén có sẵn? Dung sai kích thước nào được yêu cầu? Bộ phận này có tiếp xúc với rung động, độ ẩm hoặc lắp ráp nhiều lần không?

Việc lựa chọn giữa gioăng cao su và gioăng đệm cuối cùng phụ thuộc vào cấu trúc khớp, chuyển động, áp suất, nhiệt độ, yêu cầu về môi trường, kích thước và điều kiện sử dụng dự kiến. Các mối nối phẳng tĩnh thường thiên về thiết kế miếng đệm, trong khi chuyển động động hoặc các bề mặt bịt kín chuyên dụng có thể yêu cầu các cấu hình con dấu chuyên dụng. Việc xem xét các yếu tố này trước khi sản xuất giúp thiết lập quy trình sản xuất, hình học, dung sai và vật liệu phù hợp, từ đó tạo ra giải pháp bịt kín phù hợp hơn với ứng dụng thiết bị thực tế.
